Automatizuotas lazerinis suvirinimas

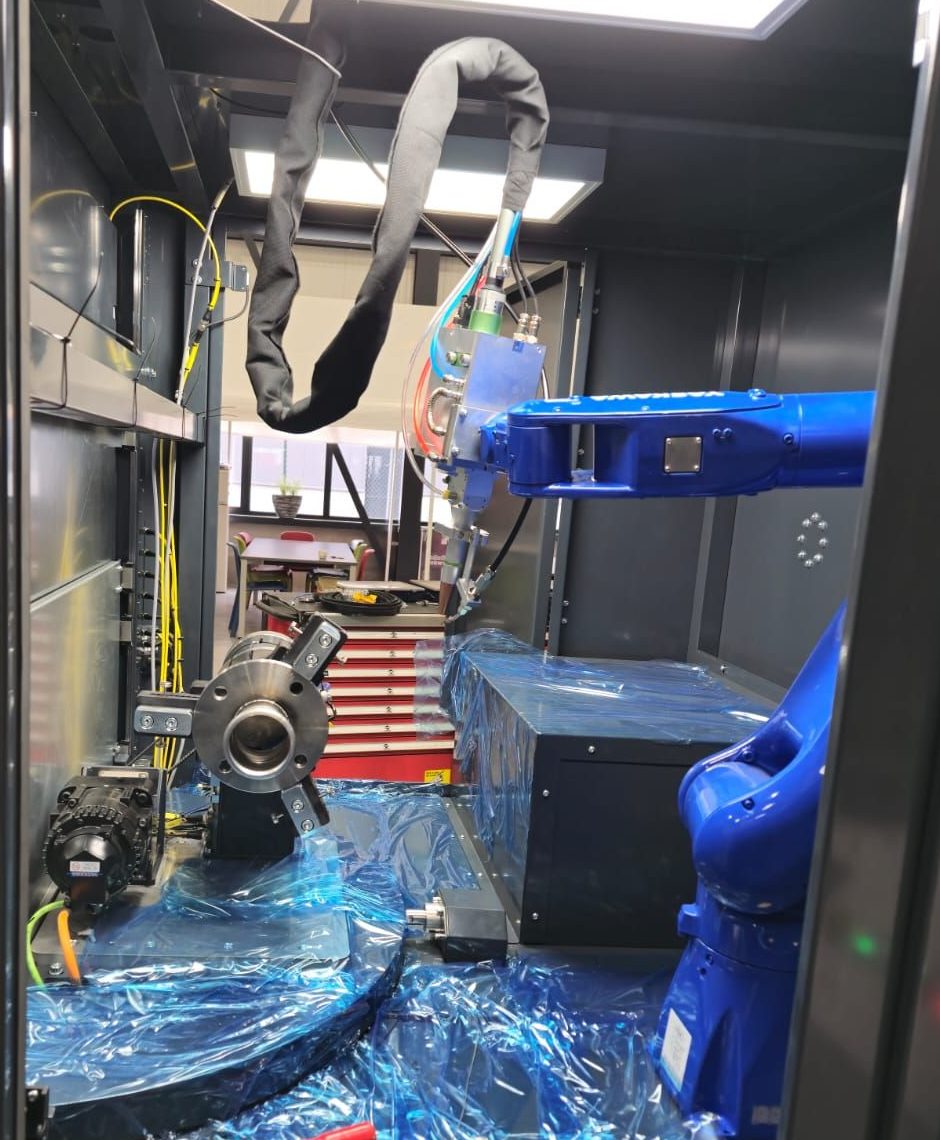

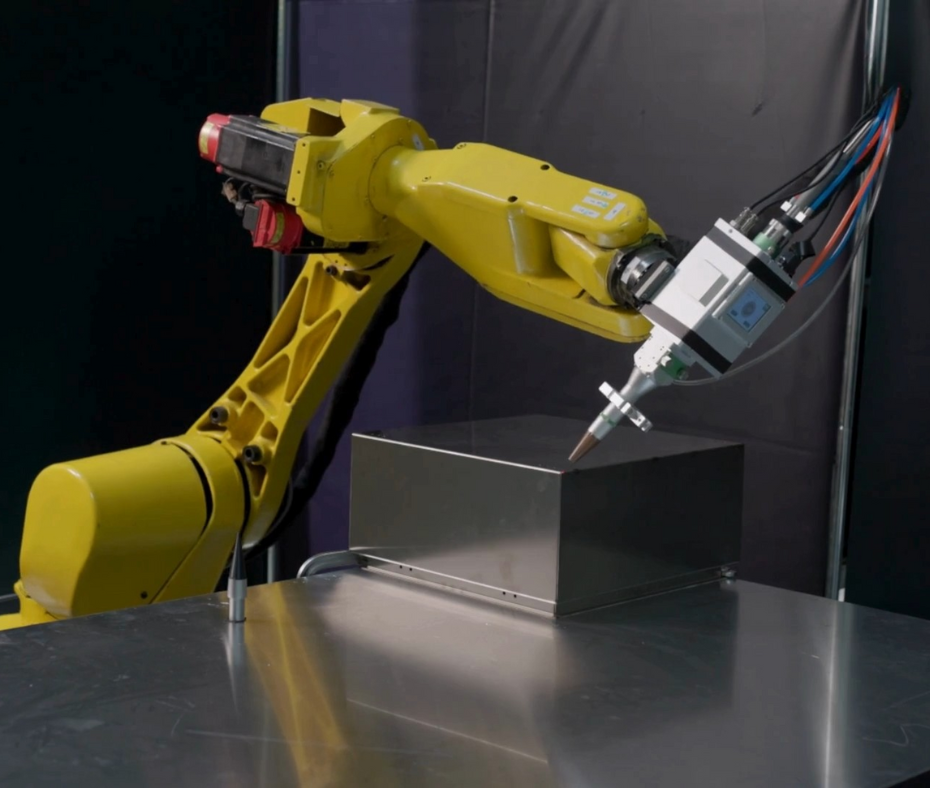

Robotinis lazerinis suvirinimas

Diodela lazerinio suvirinimo sistemos siūlo daugybę privalumų integratoriams. Mūsų lazerinio suvirinimo sistemos yra modališkos, todėl galima jas nesunkiai integruoti į jau esamas gamybos linijas. Su itin dideliu tikslumu (iki ±0,02 mm) ir Galvano skenerio greičiu (iki 10 m/s), mūsų lazeriai sumažina ciklo laiką ir padidina produktyvumą. Mes integruojame pažangias valdymo sistemas, tokias kaip vaizdo ir suvirinimo siūlės sekimas, tam, kad būtų galima kuo tiksliau nustatyti parametrus bei stebėti procesą realiu laiku. Kaip įrangos gamintojas galime lanksčiai pritaikyti reikalingus klientui sprendimus, atitinkančius specifinius pramonės poreikius. Mūsų profesionalių techninės pagalbos ir mokymų dėka, galime užtikrinti sklandų integravimą ir optimalų įrangos veikimą.

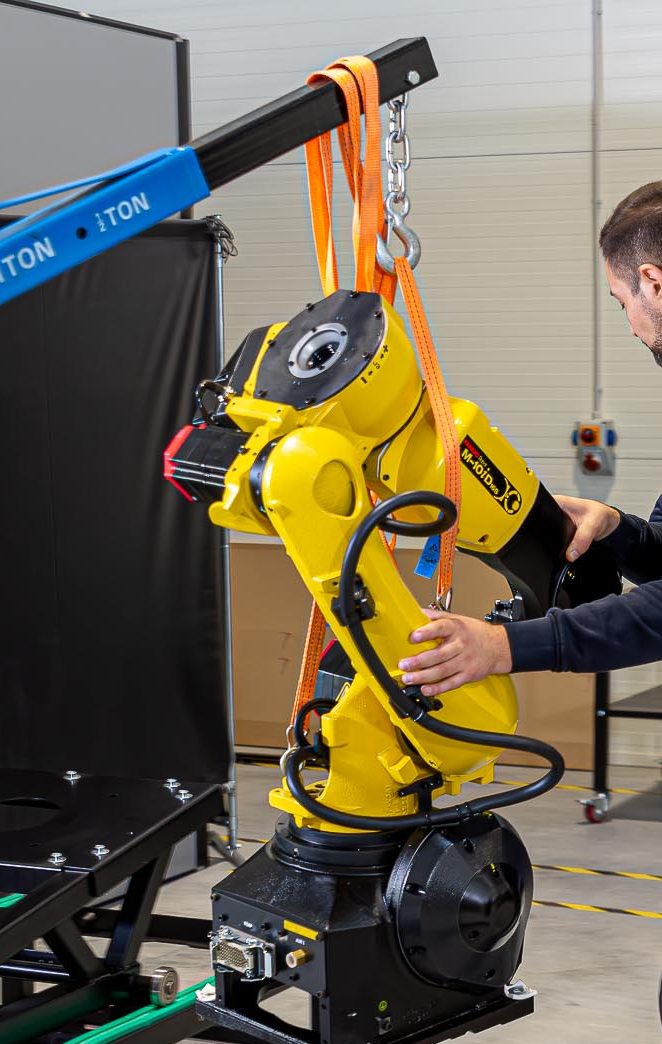

  • Suderinama su populiariausiais robotų gamintojais:

    FANUC (standartinis), YASKAWA, KUKA, ABB, UR (pasirinktinai)

  • Pažangios valdymo sistemos

    vaizdo ir siūlės sekimas.

  • Didelis tikslumas

    (iki ±0,02 mm) ir Galvano skenerio greitis (iki 10 m/s).

Rankinis-robotinis sprendimas

Diodela rankinio lazerinio suvirinimo sistema, integruota su robotu ar kobotu per 2 kanalų logiką, yra pats ekonomiškiausias sprendimas klientams, siekiantiems mažesnių pradinių investicijų ir greito atsiperkamumo. Diodela vandeniu aušinama technologija, pasiekdama iki 10 kartų didesnį greitį nei tradiciniai metodai, užtikrina nepriekaištingus suvirinimus su minimalia deformacija ir oksidacija įvairiems metalams, įskaitant nerūdijantį plieną, varį, aliuminį ir kt. Vartotojui patogi sąsaja užtikrina greitą nustatymą ir veikimą, todėl sistema yra lengvai naudojama. Ši sistema siūlo tikslų suvirinimą, užtikrinant aukštą tikslumą sudėtingiems suvirinimams sunkiai pasiekiamose vietose. Patobulintos saugos funkcijos apsaugo operatorių. Tvirtas dizainas reikalauja mažai priežiūros, o mūsų sistemos suvartoja 40% mažiau elektros energijos nei vidutinės MIG mašinos, pavyzdžiui, virinant 3mm nerūdijantį plieną.

  • Integracija su robotu ar kobotu:

    per 2 kanalų logiką

  • Vandeniu aušinama:

    skirta nepertraukiamam 24/7 veikimui

  • Pagaminta Lietuvoje:

    atitinka EN saugos standartus

Mūsų rekomendacijos

Robotinio lazerinio suvirinimo galerija

Specifikacijos

ModelisFWS-1000-ASFWS-1500-ASFWS-2000-ASFWS-2500-ASFWS-3000-AS
Lazerinis šaltinisSkaidulinis lazeris
Išvadinė galia1000W1500W2000W2500W3000W
Galios keitimo ruožas10-100%
Lazerio bangos ilgis1080 nm
Lazerio veikaNuolatinė / Moduliuota
Moduliacijos dažnisiki 50 kHZ
Išvadinės galios stabilumas<3%
Suvirinimo siūlės plotis0.1-5 mm
Lęšio židinio nuotolisStandartinis 120 mm (papildomai galimas 150 mm)
AušinimasIntegruotas, pildomas distiliuotu vandeniu
Sistemos paruošimas darbui1 min.
Darbinė patalpos drėgmė<70% (prie 40 laipsnių Celsijaus)
Darbinė patalpos temperatūra0-40 laipsniai Celsijaus
Suvirinimo ginklo svoris< 1kg
Optinis kabelio ilgisStandartinis 8 m (iki 15 m tiekiame papildomai)
Sistemos matmenys1200 x 600 x 1300 mm
Sistemos svoris180 kg185 kg190 kg195 kg205 kg
MatinimasVienfazė 230 VACVienfazė 230 VACVienfazė 230 VACTrifazė 400 VACTrifazė 400 VAC
Energijos suvartojimas<3.7 kW<5.5 kW<7.4 kW<9.3 kW<11.1 kW
Nerūdijančio plieno siūlės storis (vienu praėjimu)iki 3 mmiki 4 mmiki 5 mmiki 6 mmiki 7 mm
Aliuminio siūlės storis (vienu praėjimu)iki 2 mmiki 3 mmiki 4 mmiki 5 mmiki 6 mm



Power50W100W200W300W500W1000W1500W(CW)
100 µm milteliniai dažai1-2 m² / h3-4 m² / h5-6 m² / h7-8 m² / h12-15 m² / h 20-30 m² / h25-40 m² / h
100 µm rūdys3-4 m² / h5-6 m² / h7-8 m² / h8-10 m² / h15-17 m² / h 35-38 m² / h40-50 m² / h
