Automatisiertes Laserschweißen

Robotergestütztes Laserschweißen

Die Laserschweißsysteme von Diodela bieten zahlreiche Vorteile für Integratoren und sind daher eine bevorzugte Wahl für die Integration. Unsere Laserschweißsysteme sind flexibel und modular gestaltet, was eine einfache Integration in bestehende Produktionslinien ermöglicht. Mit hoher Präzision (bis zu ±0,02 mm) und Galvano-Scanner-Geschwindigkeiten (bis zu 10 m/s) verkürzen unsere Systeme die Zykluszeiten und erhöhen die Produktivität. Wir bieten fortschrittliche Steuerungssysteme, einschließlich Bildverarbeitung und Nahtverfolgung, für präzise Parametereinstellungen und Echtzeitüberwachung. Zusätzlich bieten wir maßgeschneiderte Lösungen, um spezifische Anforderungen der Industrie zu erfüllen. Unser umfassender technischer Support und unsere Schulungen sorgen für eine nahtlose Integration und optimale Leistung.

  • Kompatibel mit den führenden Marken:

    FANUC, YASKAWA, KUKA, ABB, UR und anderen.

  • Fortschrittliche Steuerungssysteme:

    Bildverarbeitung und Nahtverfolgung.

  • Hohe Präzision:

    (bis zu 0,02 mm) und Galvano-Scanner-Geschwindigkeiten (bis zu 10 m/s).

Handgeführte zu robotergestützten Lösungen

Das handgeführte Laserschweißsystem von Diodela, das über eine 2-Kanal-Logik in einen Roboter oder Cobot integriert wird, ist die kostengünstigste Lösung für Kunden, die eine geringere Anfangsinvestition und eine schnelle Kapitalrendite anstreben. Mit Geschwindigkeiten, die traditionelle Methoden um das bis zu 10-fache übertreffen, sorgt die wassergekühlte Technologie von Diodela für makellose Schweißnähte mit minimaler Verformung und Oxidation bei verschiedenen Metallen, einschließlich Edelstahl, Kupfer, Aluminium und mehr. Die benutzerfreundliche Oberfläche gewährleistet eine schnelle Einrichtung und Bedienung, sodass das System leicht zu verwenden ist. Es bietet präzises Schweißen und ermöglicht hochgenaue Schweißarbeiten in schwer zugänglichen Bereichen. Erweiterte Sicherheitsfunktionen schützen den Bediener. Das robuste Design erfordert nur geringen Wartungsaufwand, und unsere Systeme verbrauchen 40 % weniger Strom als herkömmliche MIG-Maschinen, z.B. beim Schweißen von 3 mm Edelstahl.

  • Integration in Roboter oder Cobot:

    über 2-Kanal-Logik.

  • Wassergekühlt:

    für den 24/7-Betrieb ausgelegt.

  • Hergestellt in der Europäischen Union:

    entspricht den EN-Sicherheitsstandards.

Unsere Empfehlung

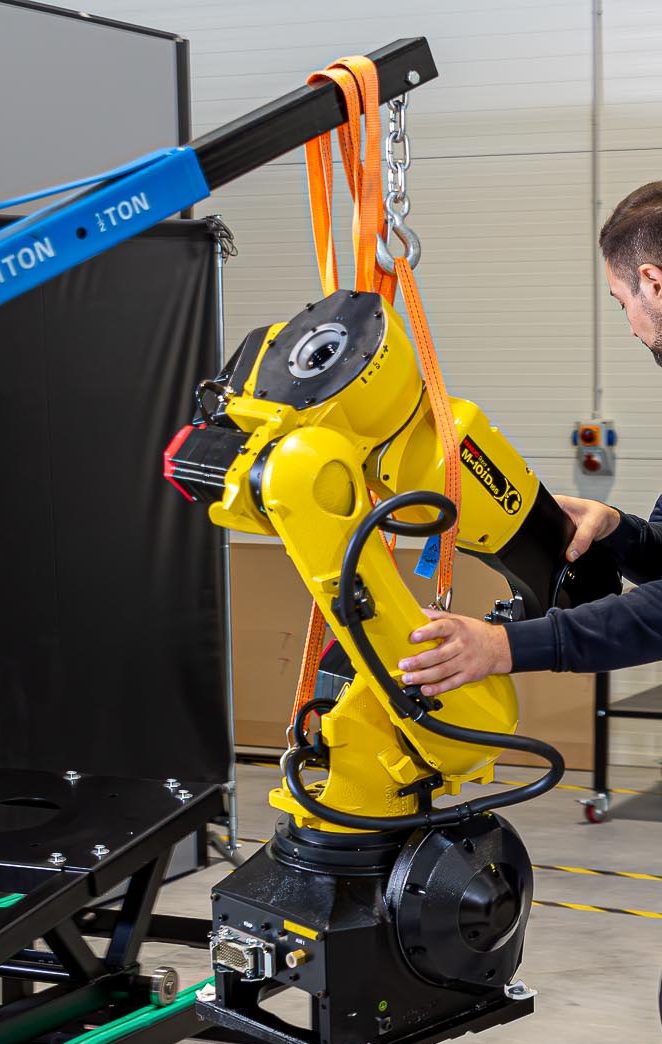

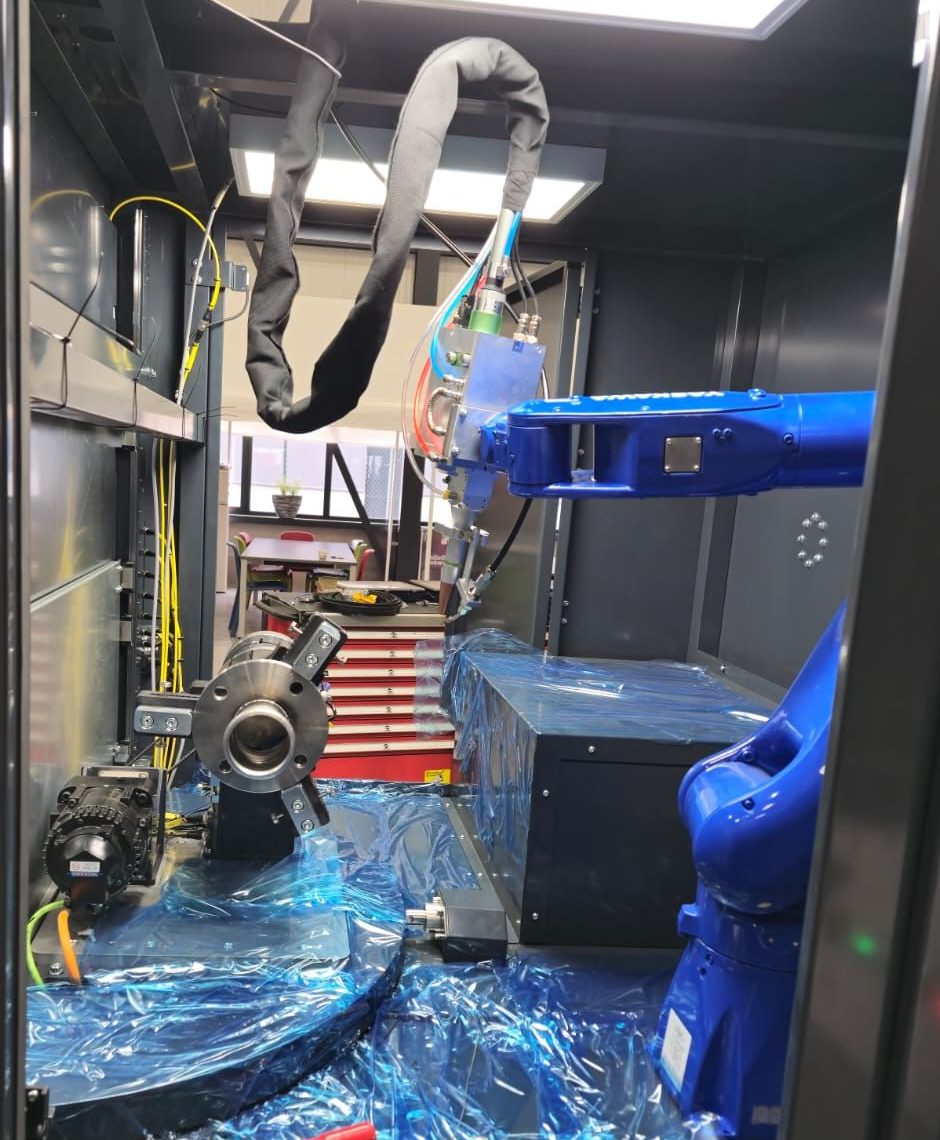

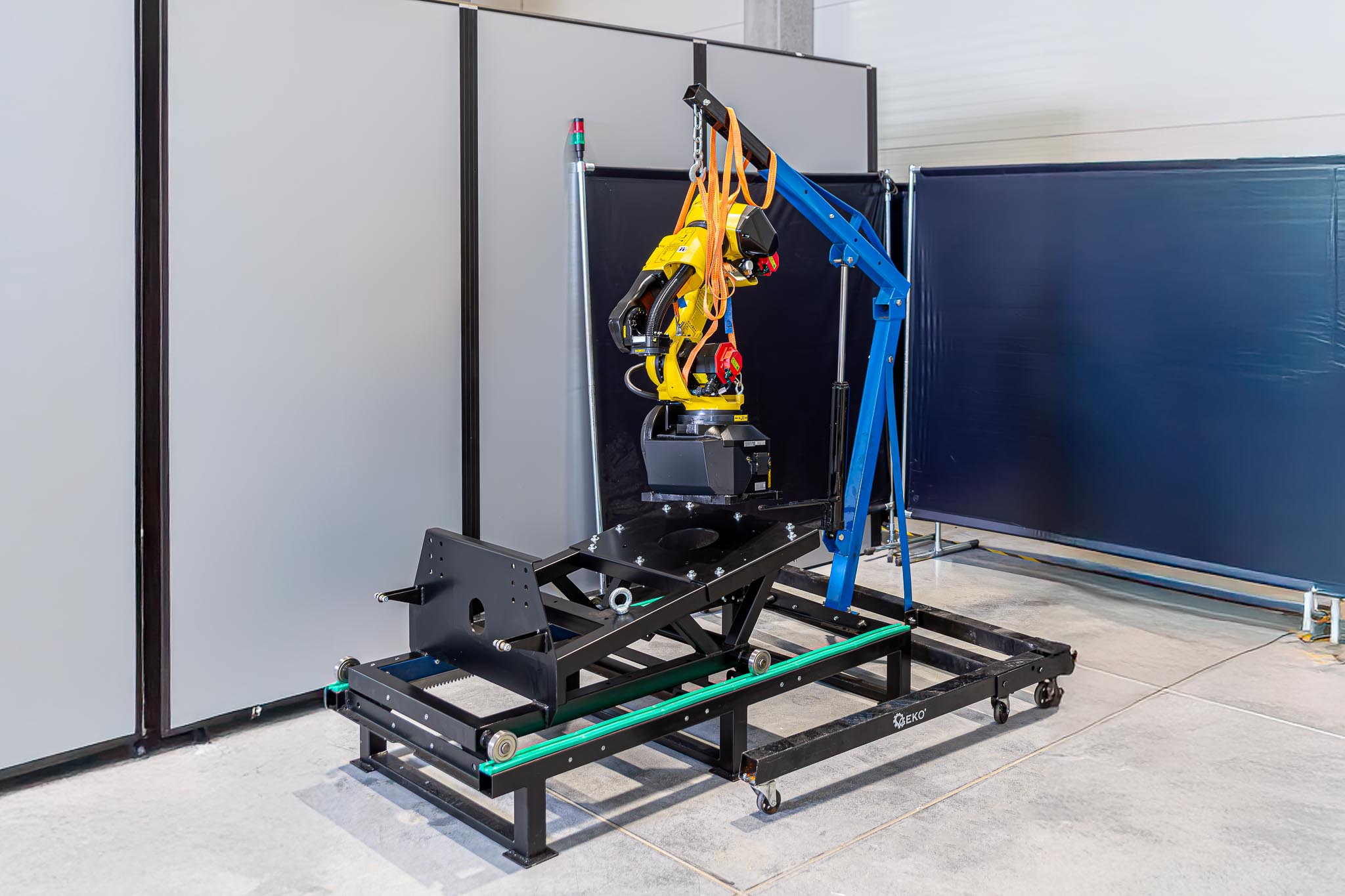

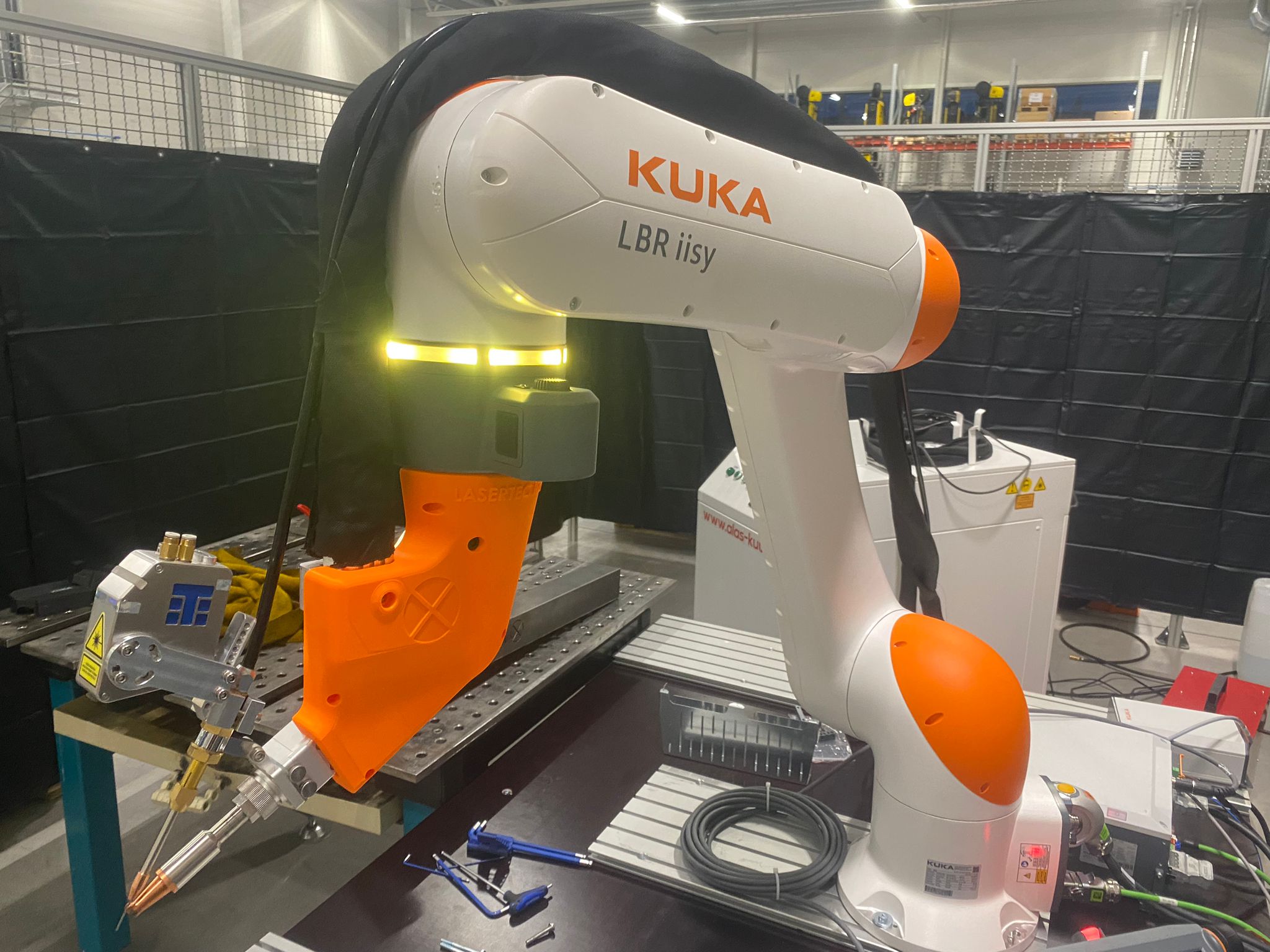

Galerie für automatisiertes Laserschweißen

Spezifikationen

Modell FCS-50 FCS-100-300 FCS-500-1000
Durchschnittliche Leistung (Nom.) 50W 100W bis zu 300W 500W bis zu 1000W
Stabilität der Ausgangsleistung 3%
Pulsenergie 2 mJ 4 mJ bis zu 12 mJ 20 mJ bis zu 40 mJ
Wiederholfrequenz 25 – 250 kHz
Impulsdauer (FWHM) 10 – 500 ns
Spektrumbreite (FWHM) <5 nm
Betriebsspannung (220) 210 – 230 AC 210 – 230 AC 380 V
Maximale Stromaufnahme (Pout=Pnom) 6 A 8 A 16 A
Umgebungstemperatur Betrieb 0 C – +40 C
Lagertemperatur 10 C – +60 C
Kühlungsmethode Luftkühlung Luftkühlung Wasserkühlung
Aufheizzeit (Betrieb) Bis zu 1 min.
Aufheizzeit (spezifizierte Laserparameter) 5 min.
Relative Luftfeuchtigkeit 10-90% (bei +40 C)
Abmessungen L-635 x D-580 x H-680 mm L-635 x D-580 x H-680 mm L-1030 x D-585 x H-1120 mm
Gewicht des Lasersystems 65 kg 90 kg 140 kg (mobil mit 4 Rädern)
Power 50W 100W 200W 300W 500W 1000W 1500W(CW)
100 µm Pulverbeschichtung 1-2 m² / h 2-3 m² / h 4-5 m² / h 5-6 m² / h 6-7 m² / h  9-10 m² / h 10-40 m² / h
100 µm rost 1-2 m² / h 2-3 m² / h 4-5 m² / h 5-6 m² / h 6-7 m² / h  9-10 m² / h 10-40 m² / h

Sie benötigen eine individuelle Lösung?

Unsere Laserexperten unterstützen Sie bei der Auswahl der effizientesten Lösung für Ihre Geschäftsanforderungen, bieten umfassende Schulungen an und beraten Sie bei allen Fragen.
